  一、焊引熄弧板作業工位：工作時鋼板兩側各一名工人同時作業，焊接點位根據鋼板規格略有差異，基本在長度范圍2.6米內作業。



  結合廠房的現場實際情況，使用電動旋轉集塵罩式除塵方案：

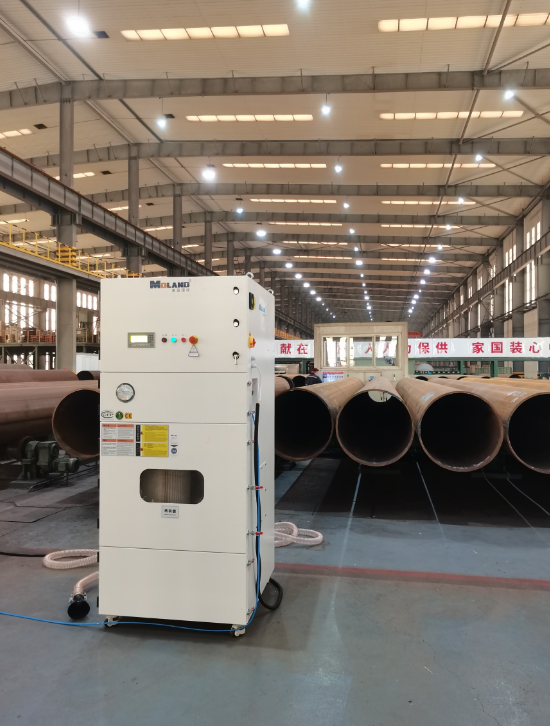

  推薦除塵器為：型號：MLWF500，風量5000-7000m3/h除塵主機兩臺，功率5.5kw。



  二、人工焊接工位：現場已裝集塵罩一處，連接3KW除塵主機一臺，風量較小，除塵效果不明顯，作業環境得不到改善。

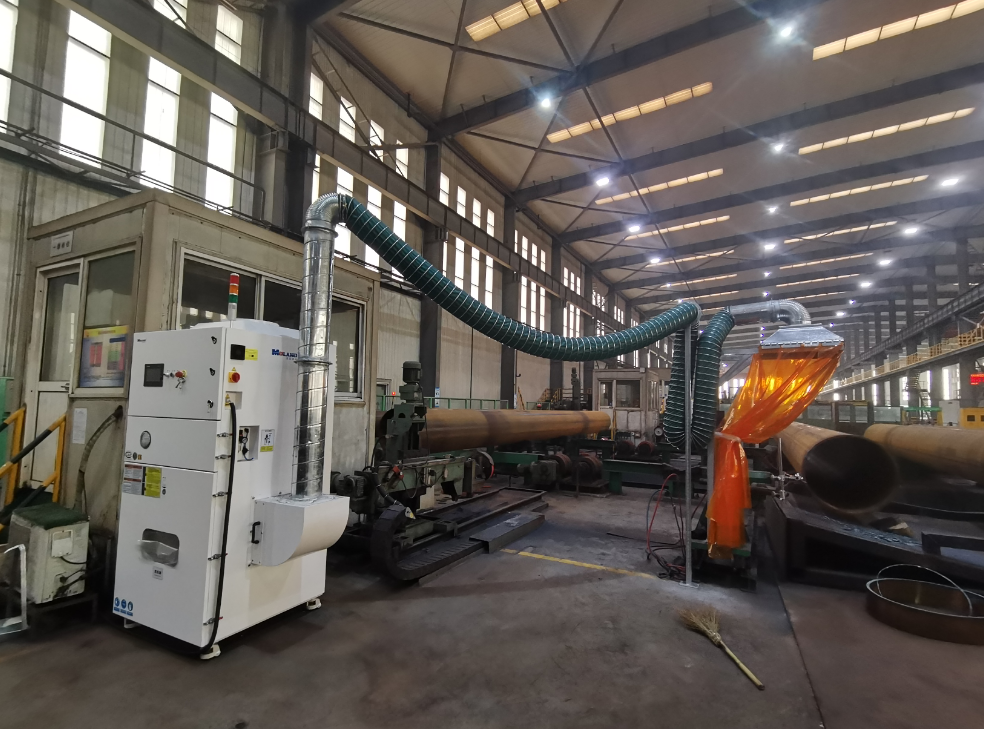

  結合廠房的現場實際情況，建議延續采用集塵罩收集增加一臺除塵設備加大風量。根據現場布置情況，集塵罩離地2.5米，連接一臺3KW除塵器。




  推薦除塵器為：




  型號：MLWF400，3500-4500 m3/h除塵主機一臺，功率：3kw 。增加后為2臺3KW除塵器，風量完全滿足集塵罩除塵需求。



  三、火焰切割工位：鋼管兩側各布局一臺火焰切割機，切割完的鋼板在其中一側進行取樣檢測，現場有3KW設備一臺配套底部帶輪集塵罩，因集塵罩設計問題，無法靠近切割點位，煙塵無法高效收集

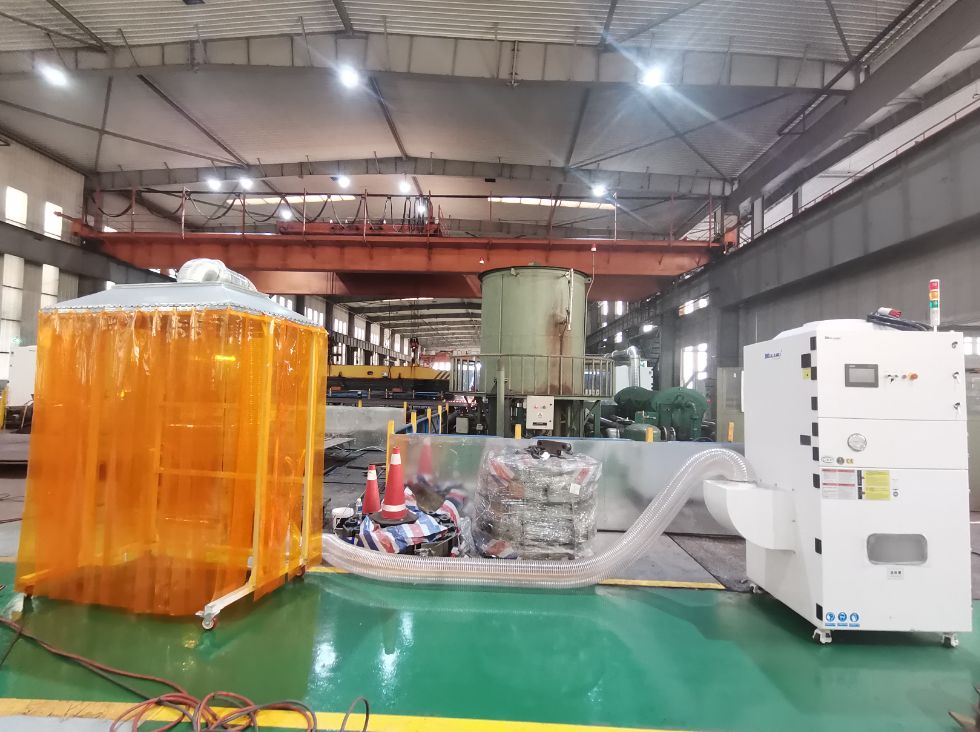

  根據現場情況，取樣區沿用現有集塵罩+除塵器，集塵罩支撐結構重新改造，改造后滿足工人在集塵罩內取樣作業除塵需求。

  推薦除塵器為：

  型號：MLWF300A，風量2800-3200 m3/h除塵主機兩臺，功率2.2kw。



  四、機器人噴標工位：噴標位置分布鋼管內壁、外臂不一，除塵需滿足不同直徑規格的鋼管?chē)姌?biāo)除塵作業。

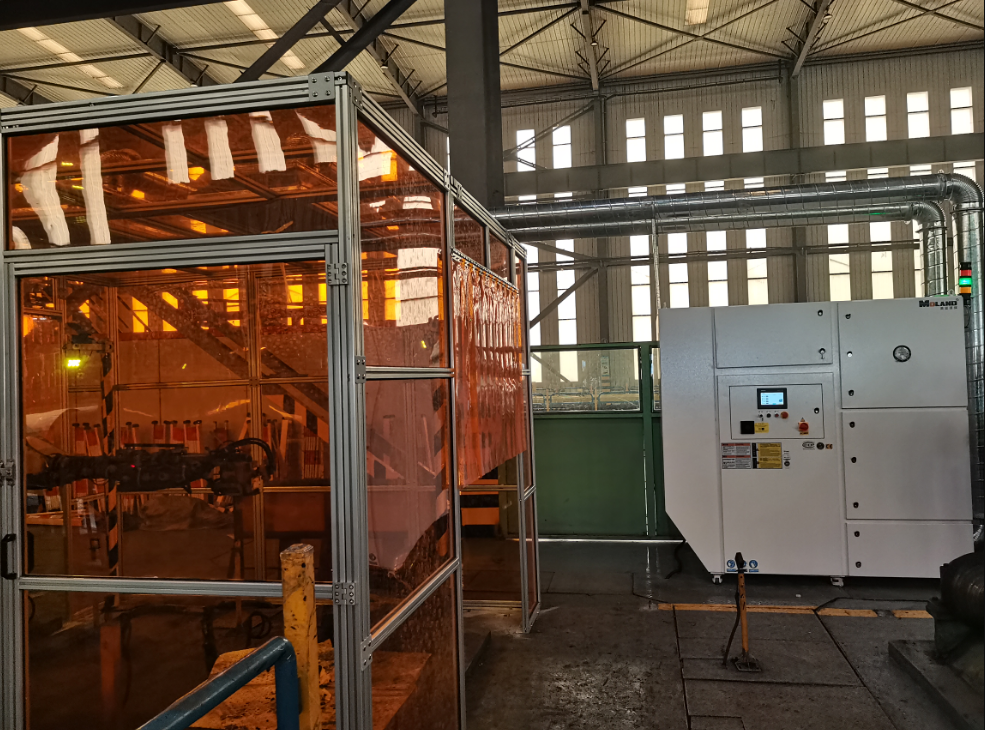

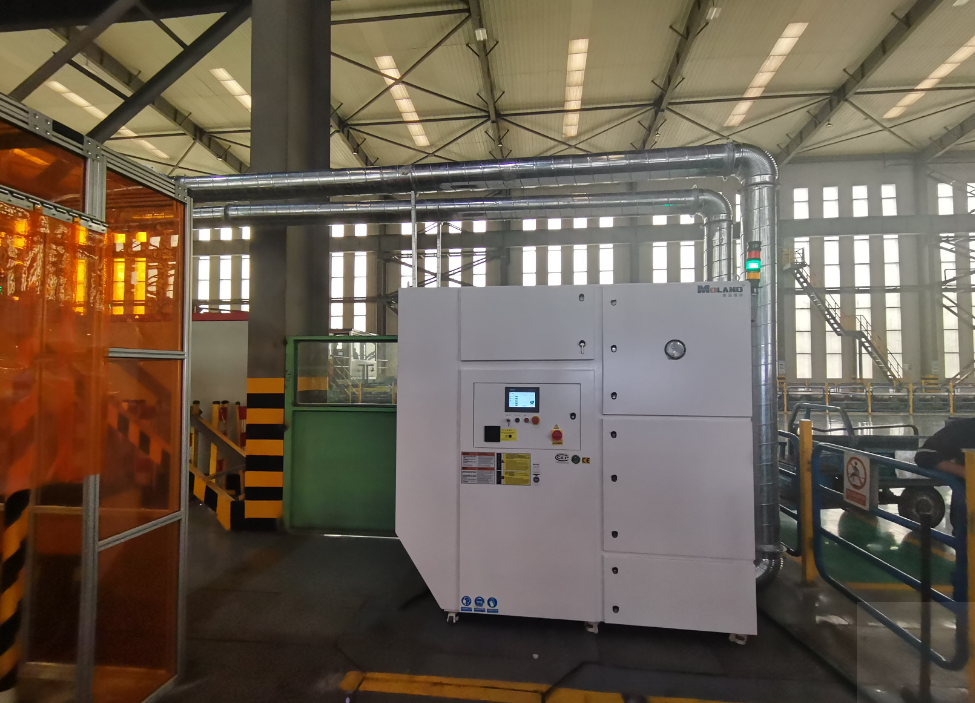

  根據現場機器人噴碼最大活動范圍，定制3500×3300×2500mm除塵房一間，除塵房體采用工業鋁型材＋遮弧板拼裝而成，可從外面很好的觀察到機器人噴碼的情況。除塵房頂部開有出風口，連接外部除塵器進行凈化，除塵器可以聯動噴碼機器人，實現根據機器人作業情況即開即停。




  噴碼作業含有輕微油性和輕微異味，多級過濾除塵主機可以解決濾筒除塵器處理含油性氣體脈沖清灰不暢問題，也可對輕微異味進行活性炭吸附




  推薦除塵器為：




  型號：MLWFHT500-L，風量5000-6000 m3/h多級過濾除塵主機一臺，功率5.5kw。



  五、為修理車間工位：偶爾會有工件修補焊接，現場無焊煙收集裝置

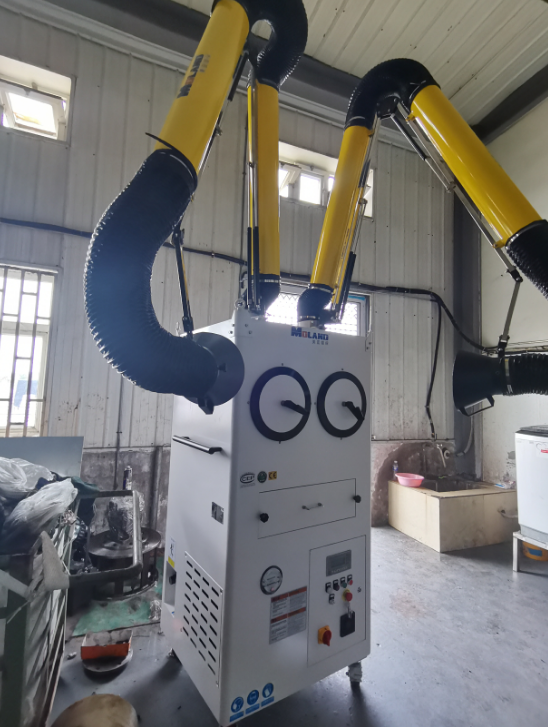

  根據現場情況推薦使用一臺雙臂式移動除塵設備。




  推薦除塵器為：




  型號：MLWF350H，風量3000-3500 m3/h， 功率3kw 。
